HOCHWANG/ DEUBACH

Im Abschnitt HOCHWANG / DEUBACH liegen  6 Ingenieurbauwerke

Um mehr über die Ingenieurbauwerke in diesem Abschnitt zu erfahren, klicken Sie auf die entsprechenden Nummern.

BW 3-1

Brücke B 16 über einen Feldweg bei Ebersbach

Gesamtstützweite 5,8 m
Breite zwischen den Geländern12,1 m
Lichte Höhe > 4,5 m
Lichte Weite   5,0 m

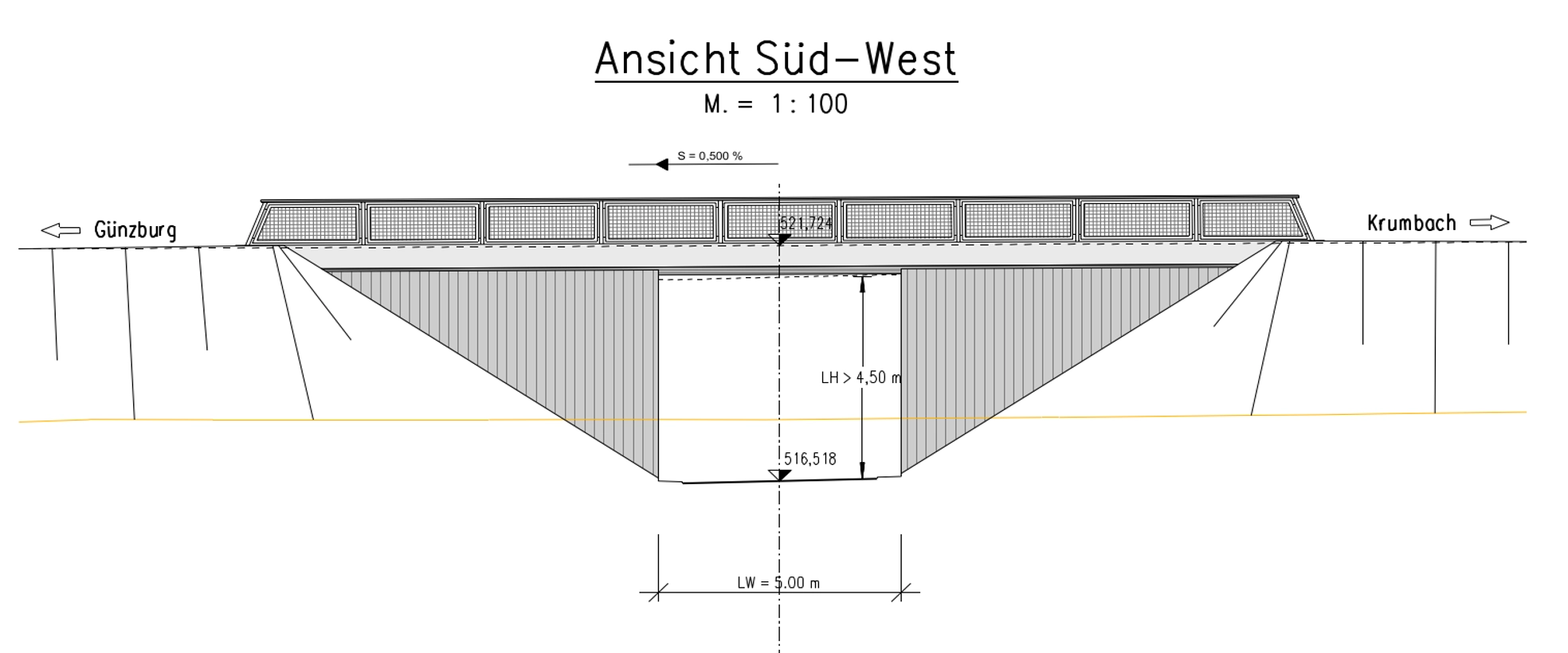

Technische Zeichnung der Südwestansicht der Brücke mit Abmessungen und Richtungsangaben.

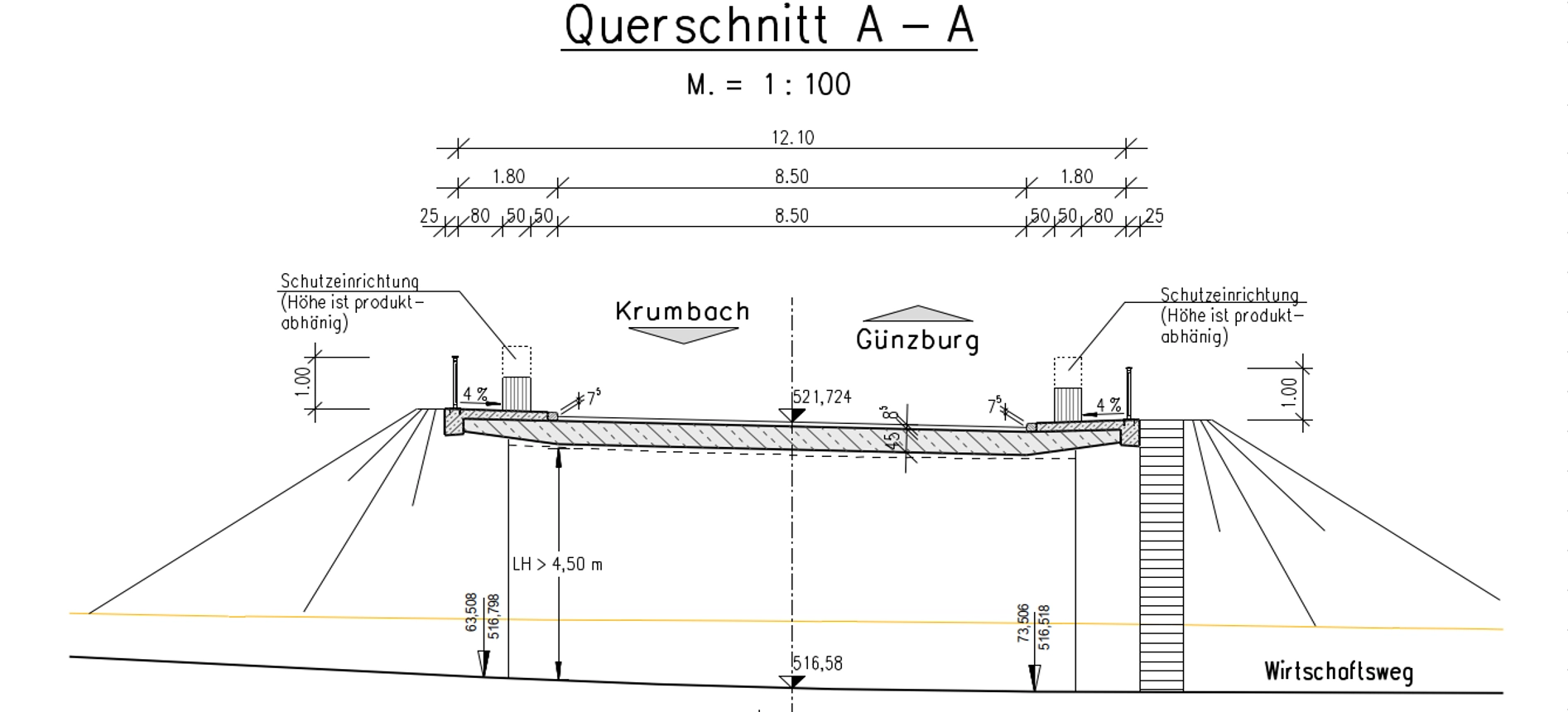

Brückenquerschnitt "Querschnitt A-A", B16 Kötz, beschriftete Maße und Richtungen.

BW 4-1

Brücke B 16 über einen Geh- und Radweg und faunistische Querung bei Deubach

Gesamtstützweite7,8 m
Breite zwischen den Geländern12,1 m
Lichte Höhe > 3,2 m
Lichte Weite 6,0 m

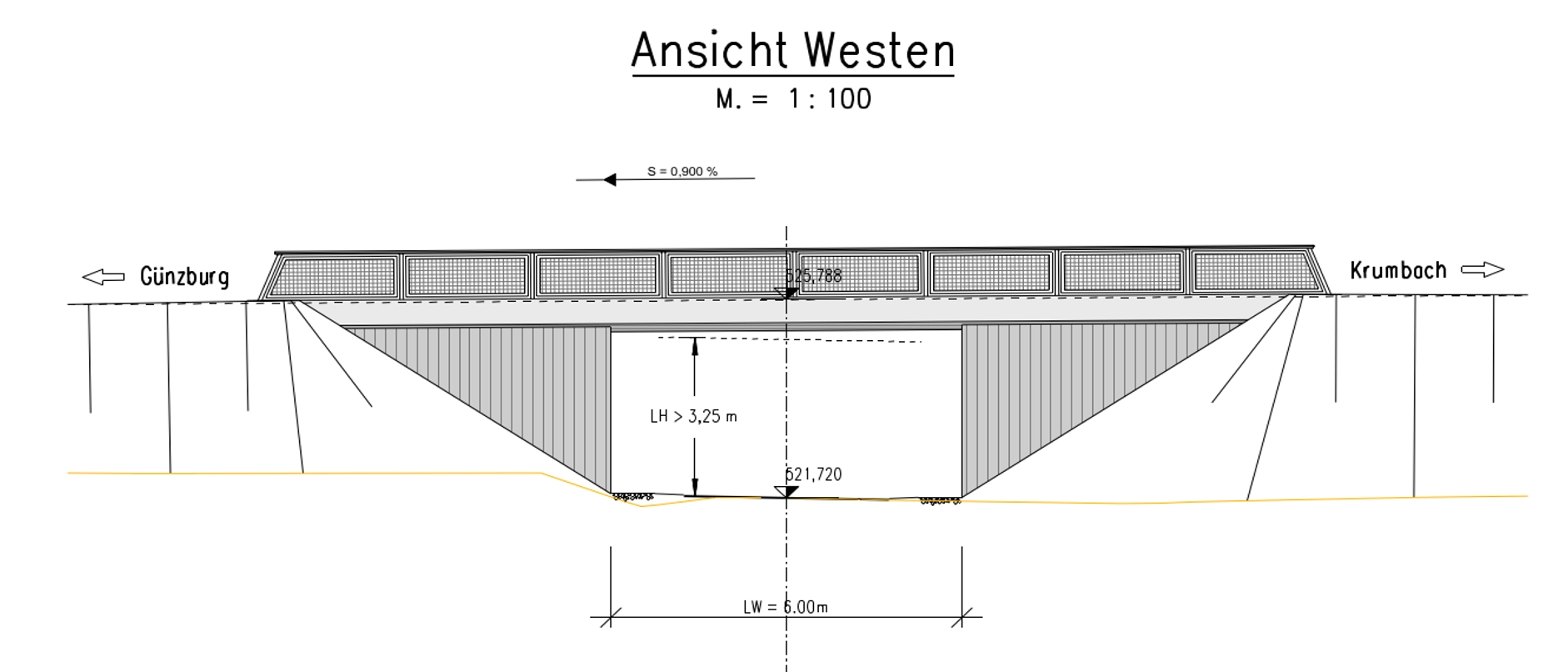

Zeichnung der Westfassade der Brücke, beschriftete Richtungen, Maßstab 1:100, Umgehungsstraße B16.

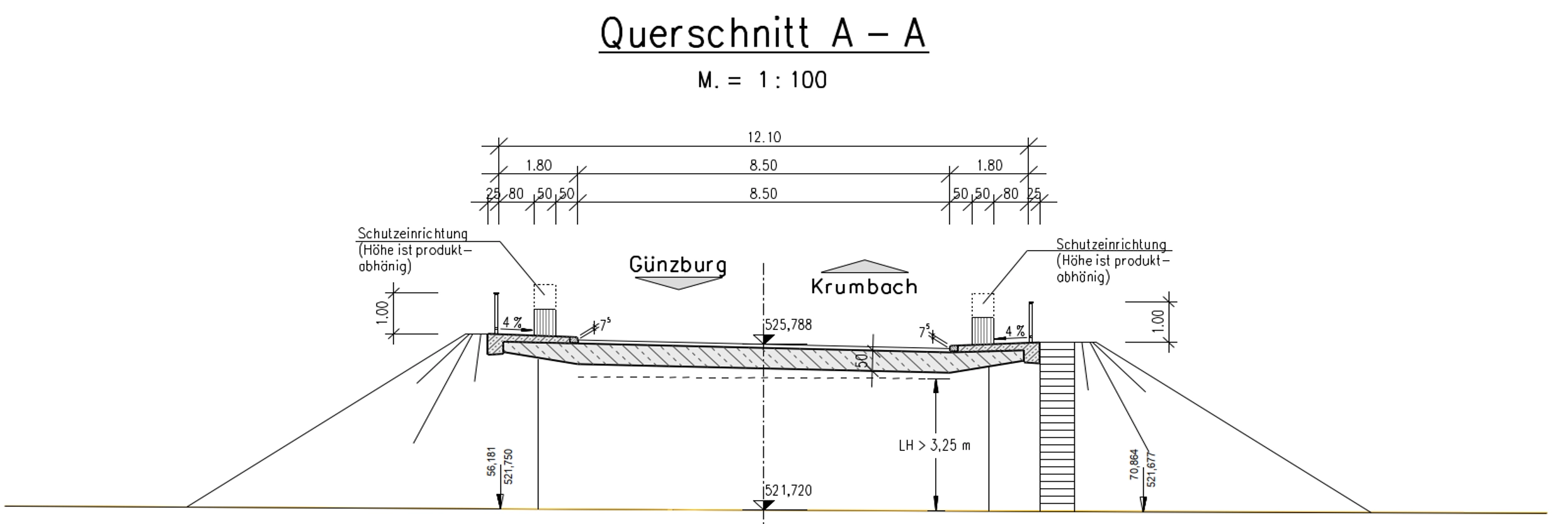

Querschnitt (A-A), Maßstab 1:100, Brücke B16 bei Ichenhausen, beschriftete Richtungen.

BW 4-2

Brücke GZ 17 über die B 16 bei Deubach

Gesamtstützweite30,6 m
Breite zwischen den Geländern14,8 m
Lichte Höhe > 4,7 m
Lichte Weite  29,0 m

In diesem Bereich befinden sich neben den durchgehenden Fahrstreifen der B16 Ein- und Ausfädelstreifen von bzw. zur kreuzenden GZ17. Daraus ergibt sich die hohe Lichte Weite/Gesamtstützweite.

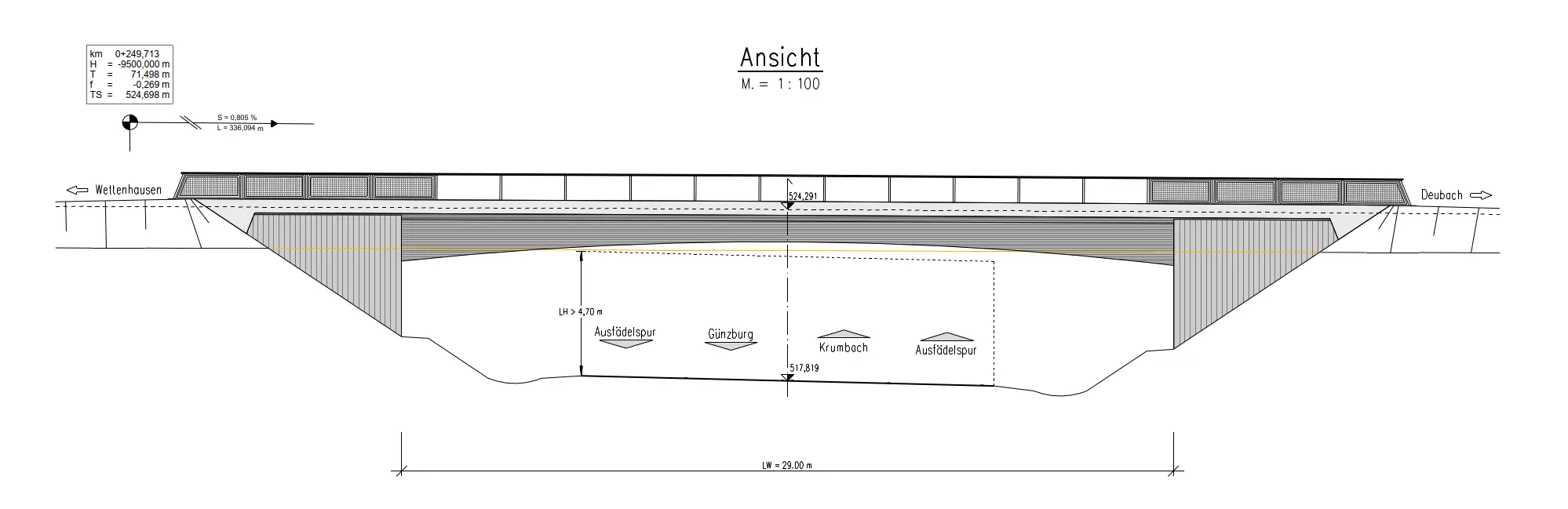

Brückenaufriss: Seitenansicht mit beschrifteten Schnitten, Abmessungen, Konstruktionsdetails.

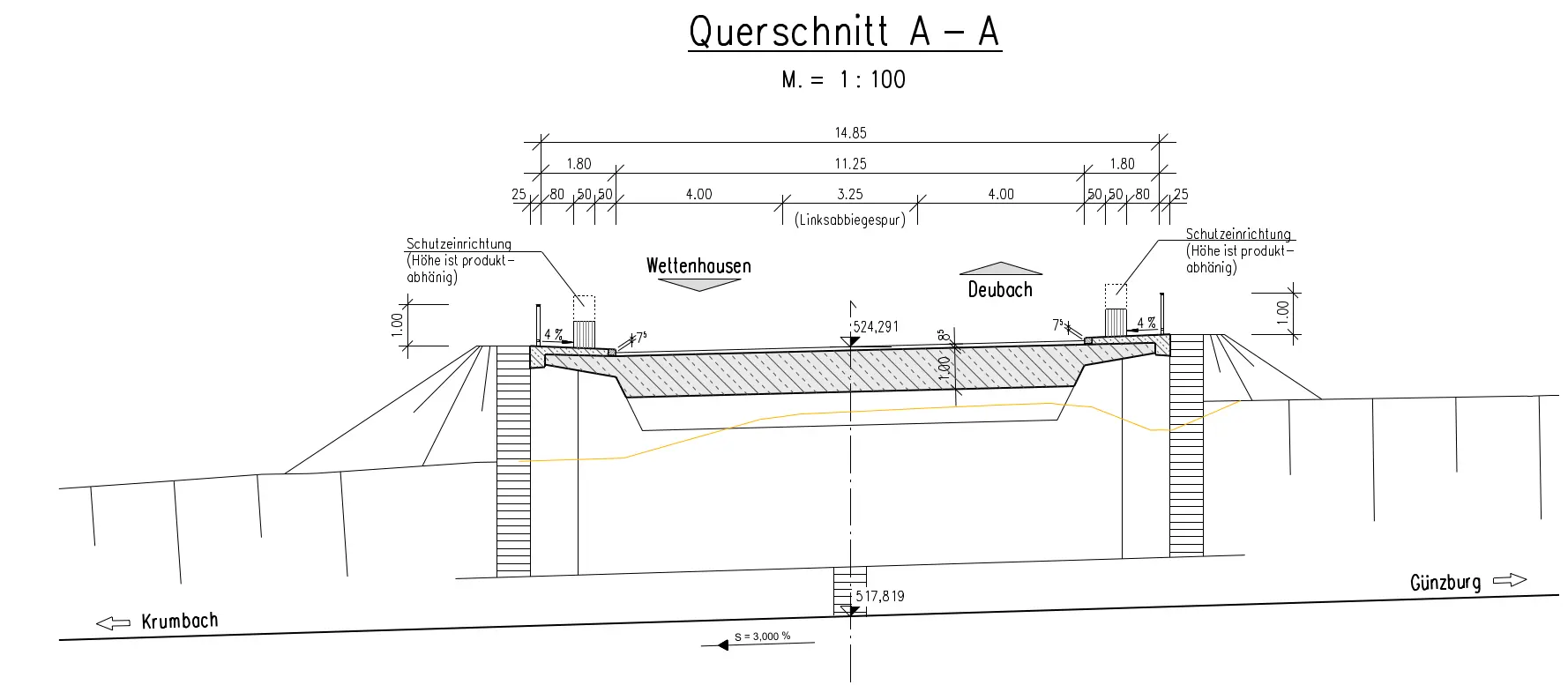

Technischer Querschnitt der Brücke Ortsumfahrung Kötz-Ichenhausen, Querschnitt A-A, kommentiert.

BW 5-1

Feldwegbrücke über die B 16 bei Deubach

Gesamtstützweite27,0 m
Breite zwischen den Geländern5,5 m
Lichte Höhe > 4,7 m
Lichte Weite 25,5 m

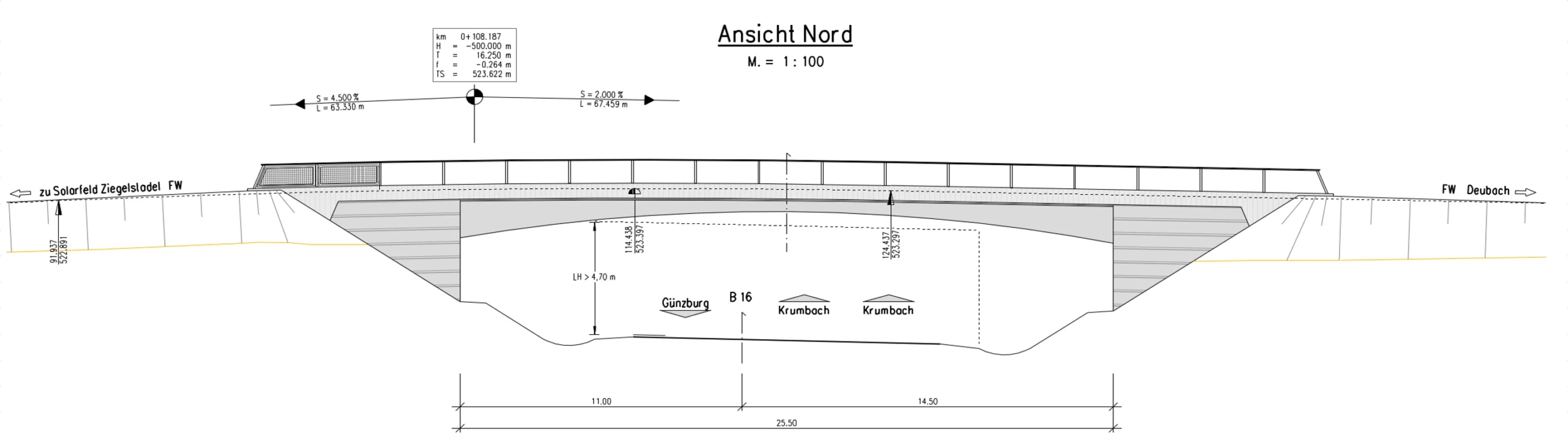

Ansichtszeichnung der Brücke, Nordansicht, Maßstab 1:100, Maße und Bauwerk dargestellt.

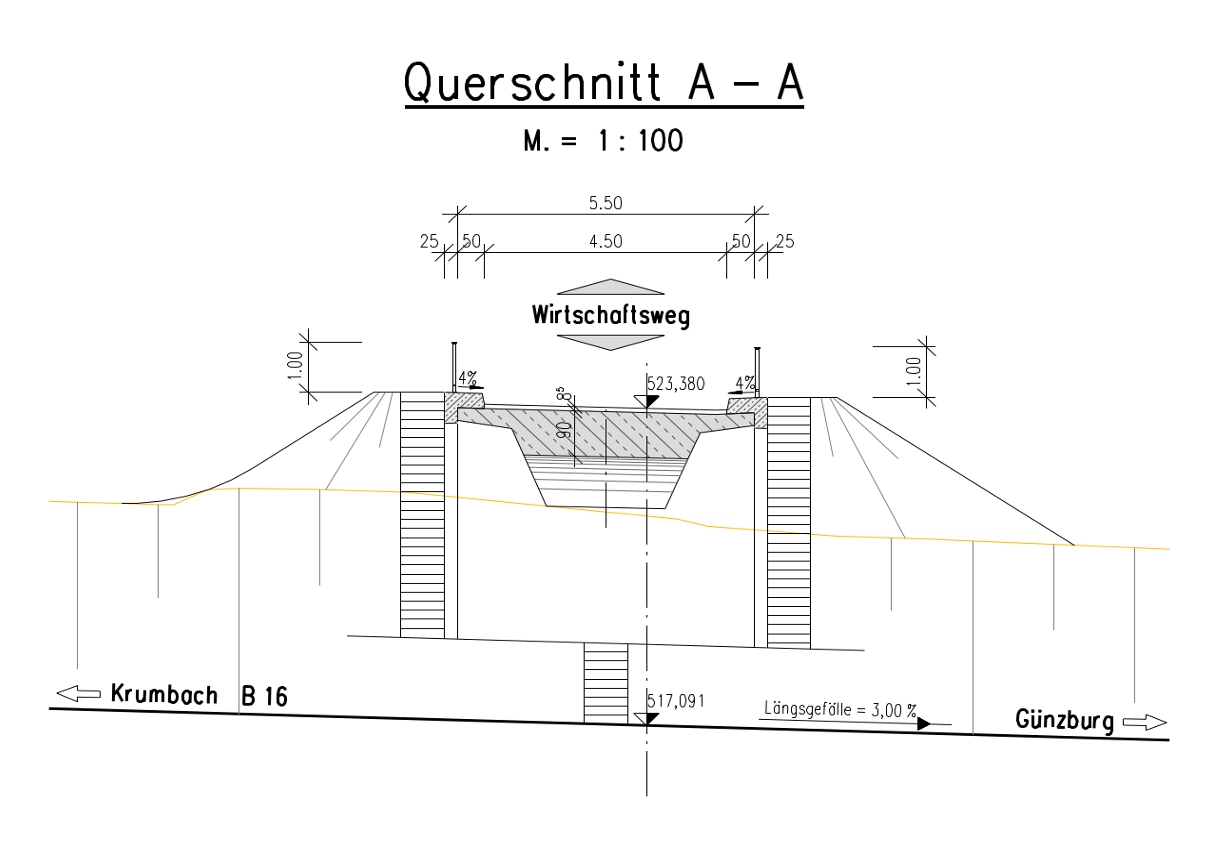

Der beschriftete Querschnitt A-A zeigt den Brückenquerschnitt mit detaillierten Abmessungen und Höhenangaben.

BW 5-2

Brücke B 16 über einen Feldweg bei Ichenhausen

Gesamtstützweite 6,5 m
Breite zwischen den Geländern16,1 m
Lichte Höhe > 4,5 m
Lichte Weite  5,5 m

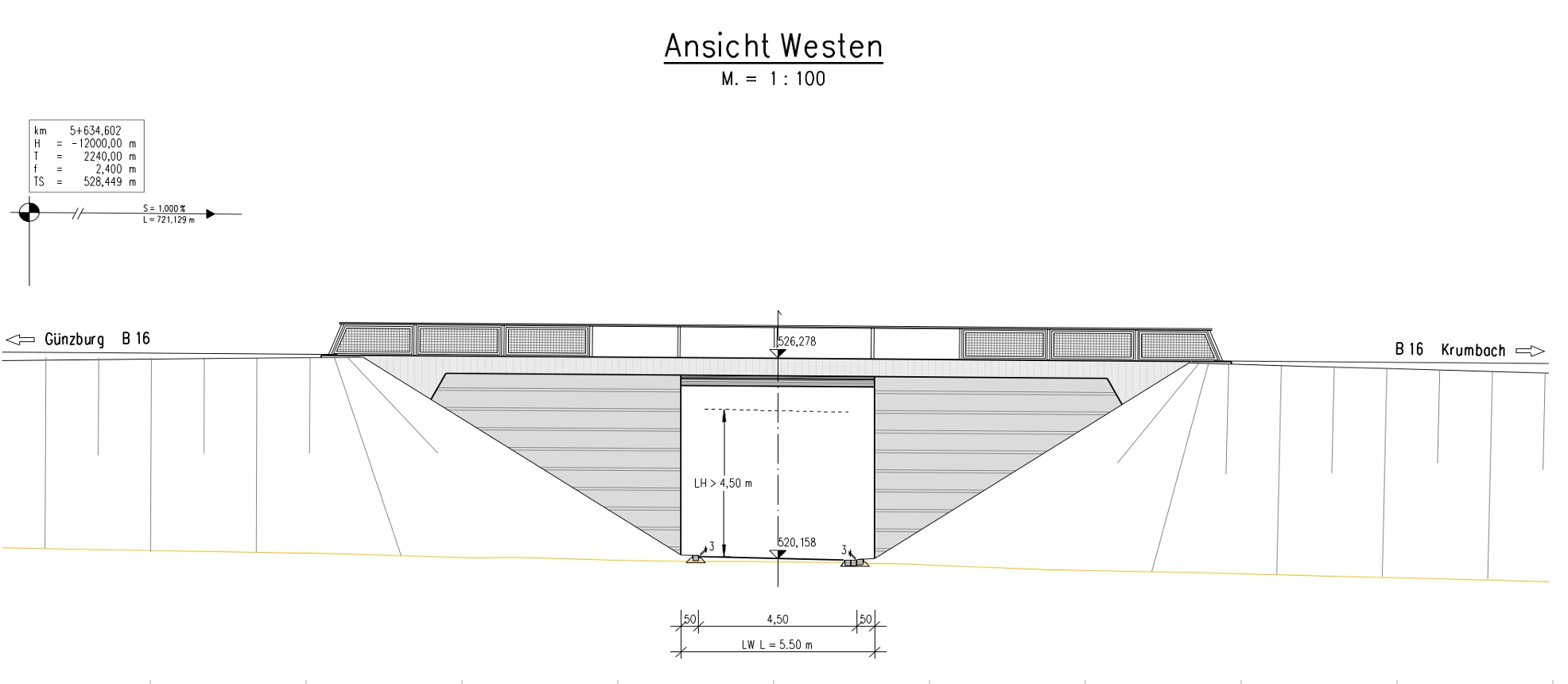

Westliche Ansichtszeichnung: Brücke über die B16 bei Kötz, beschriftet mit Abmessungen.

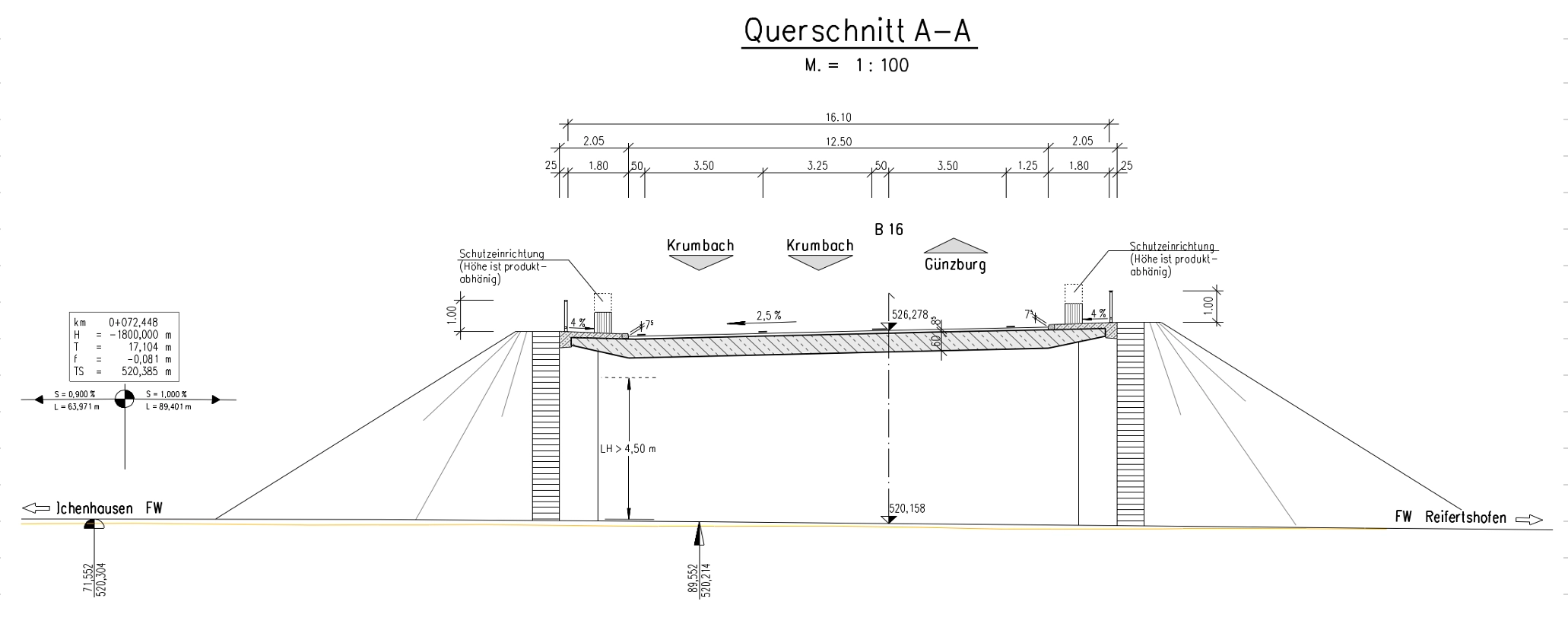

Querschnitt der Brücke B16 Ichenhausen, Maßstab 1:100 mit Beschriftung und Vermessung.

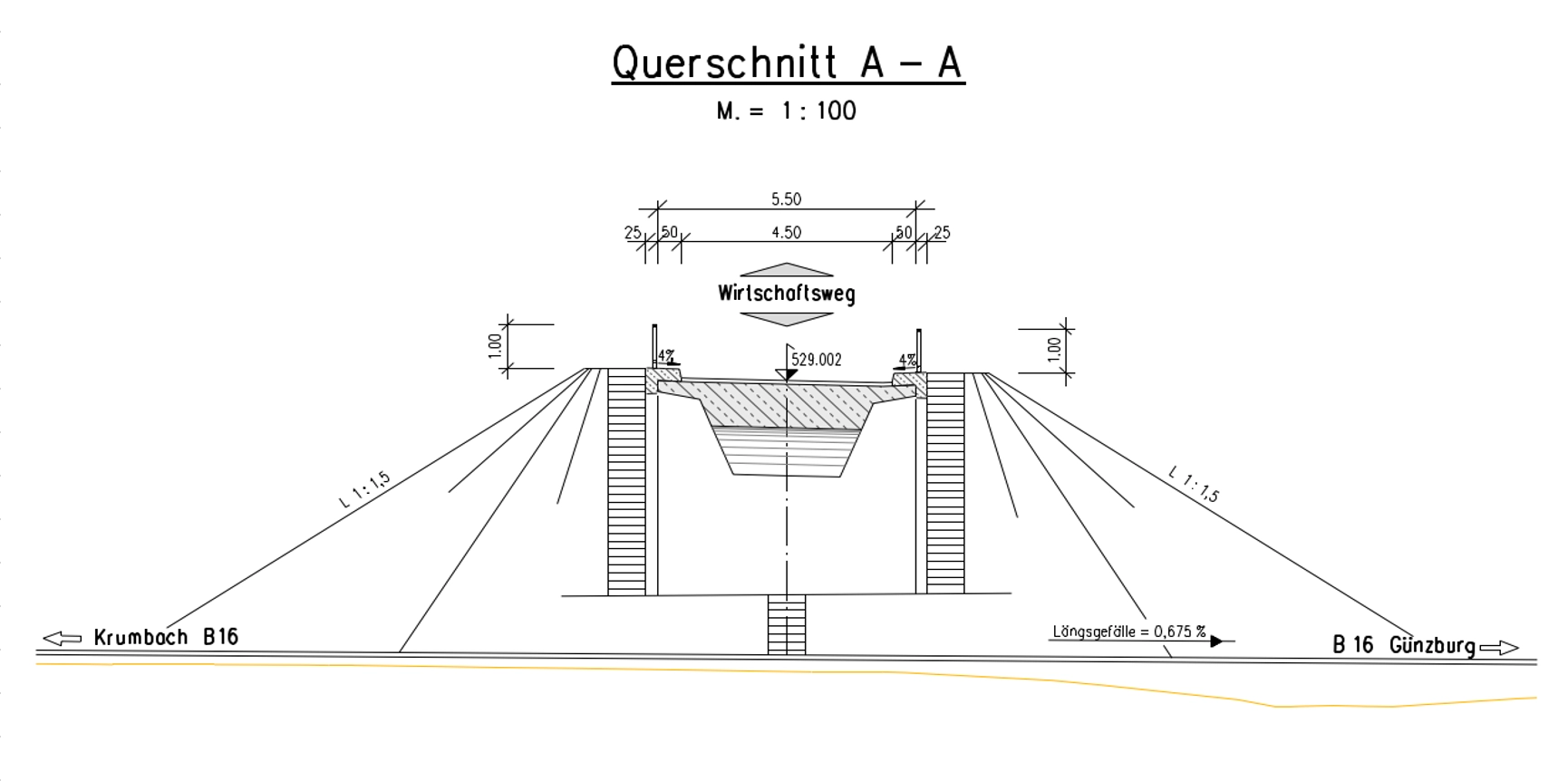

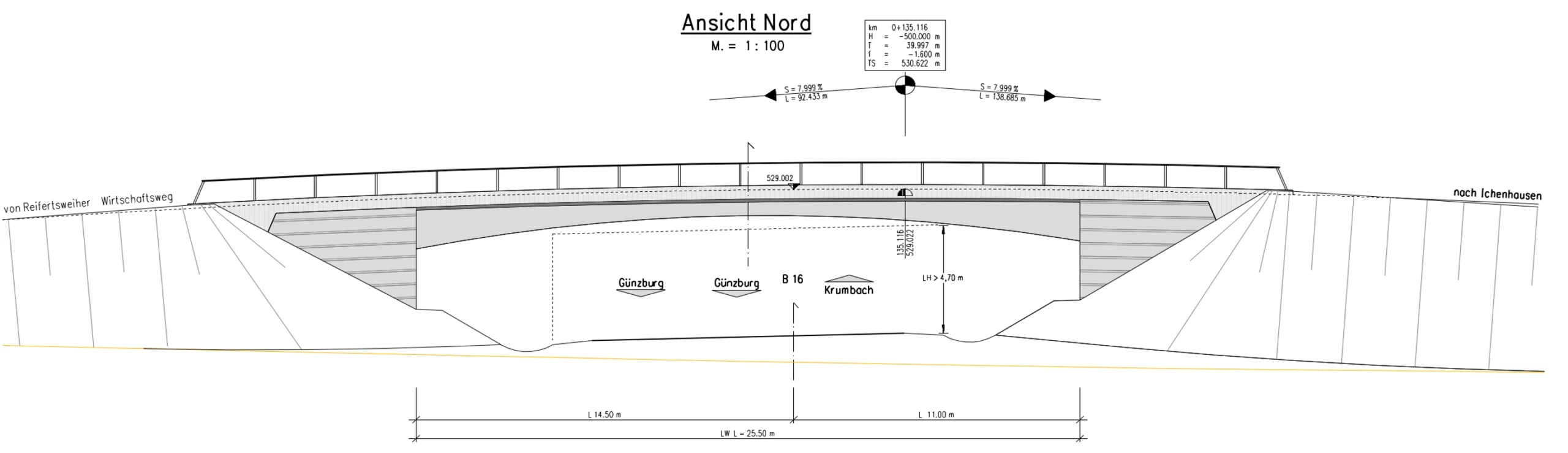

BW 6-1

Feldwegbrücke über die B 16 bei Ichenhausen

Gesamtstützweite  28,6 m
Breite zwischen den Geländern5,5 m
Lichte Höhe  > 4,7 m
Lichte Weite 25,5 m
