Kleinkötz / Waldsiedlung

Im Abschnitt KLEINKÖTZ WALDSIEDLUNG liegen 5 Ingenieurbauwerke

Um mehr über die Ingenieurbauwerke in diesem Abschnitt zu erfahren, klicken Sie auf die entsprechenden Nummern.

BW 0-1

Brücke an der Anschlussstelle Kötz (Nord) über die B 16 bei Legoland

Gesamtstützweite   32,3 m
Breite zwischen den Geländern 11,6 m
Lichte Höhe  > 4,7 m
Lichte Weite 25,5 m

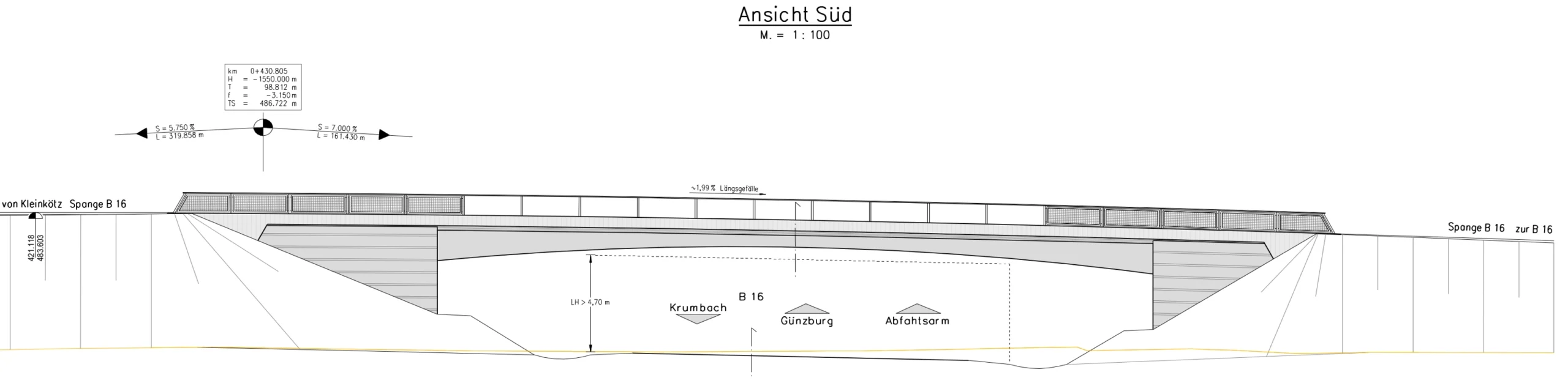

Technische Höhe der B16-Brücke bei Kötz, beschriftete Abmessungen und Neigungsprozentsätze.

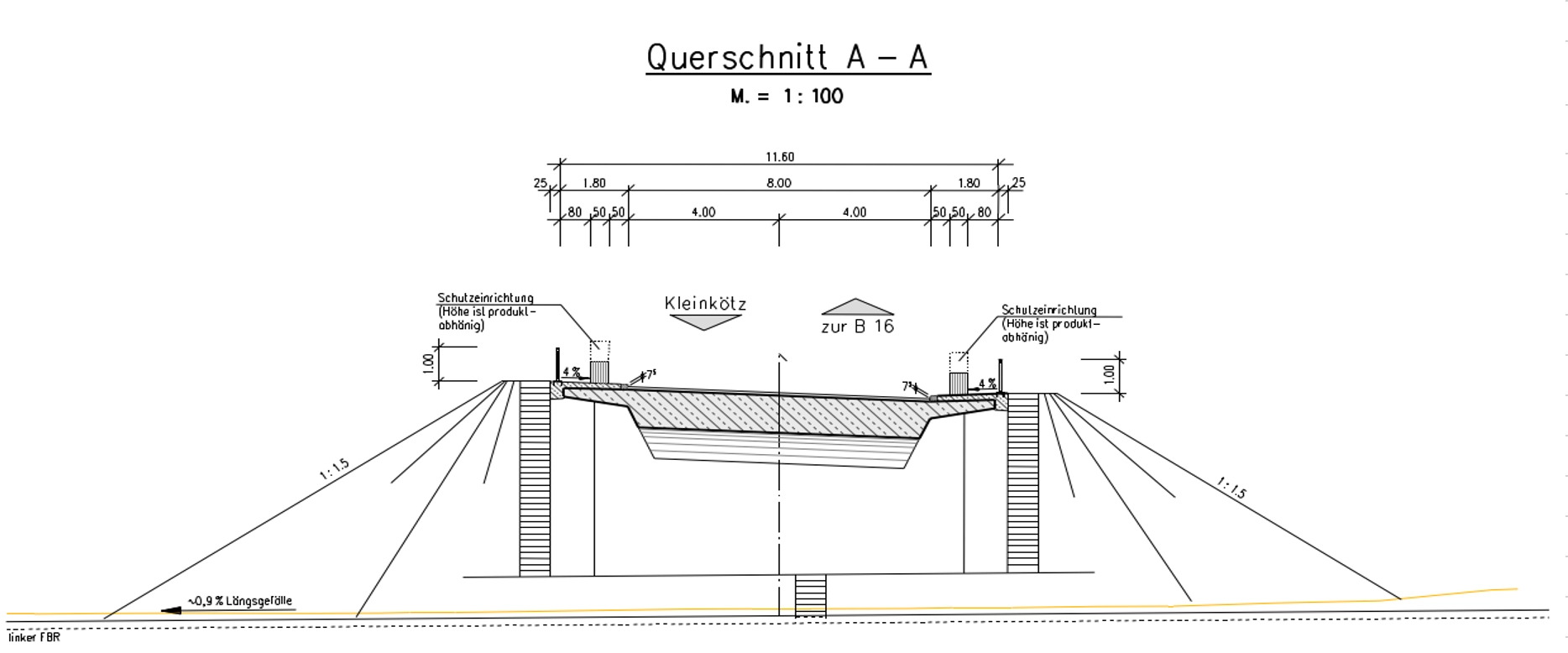

B16 Fahrbahnquerschnitt A-A, Maßstab 1:100: Abmessungen, Schranken, Treppen, Böschungen.

BW 0-2

Durchlass für den Geh- und Radverkehr an der Anschlussstelle Kötz (Nord)

Gesamtstützweite   33,6 m
Breite zwischen den Geländern 4,9 m
Lichte Höhe  2,5 m
Lichte Weite 3,5 m

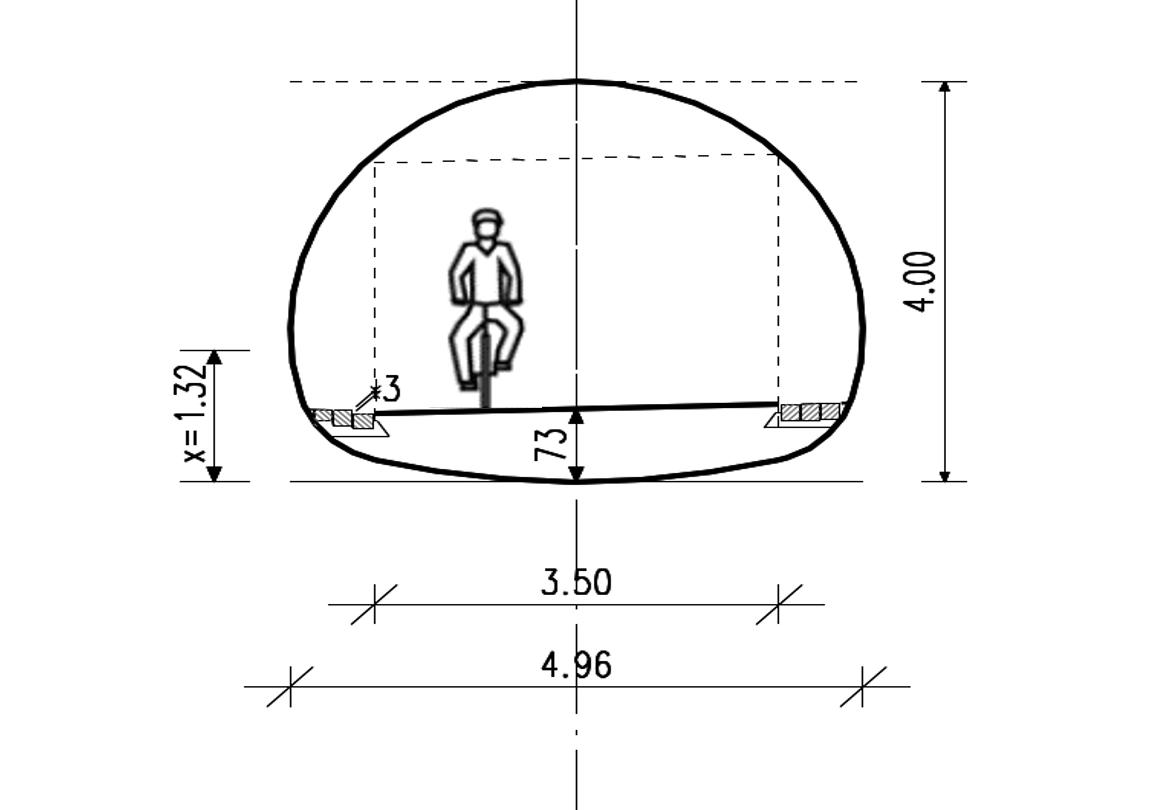

Schema: Person im Inneren einer 4 m hohen Kuppel, Breite 3,5-4,96 m, beschriftete Maße.

BW 0-3

Durchlass für den Geh- und Radverkehr am Abfahrtarm bei Kleinkötz

Gesamtstützweite   22,0 m
Breite zwischen den Geländern 4,9 m
Lichte Höhe  2,5 m
Lichte Weite 3,5 m

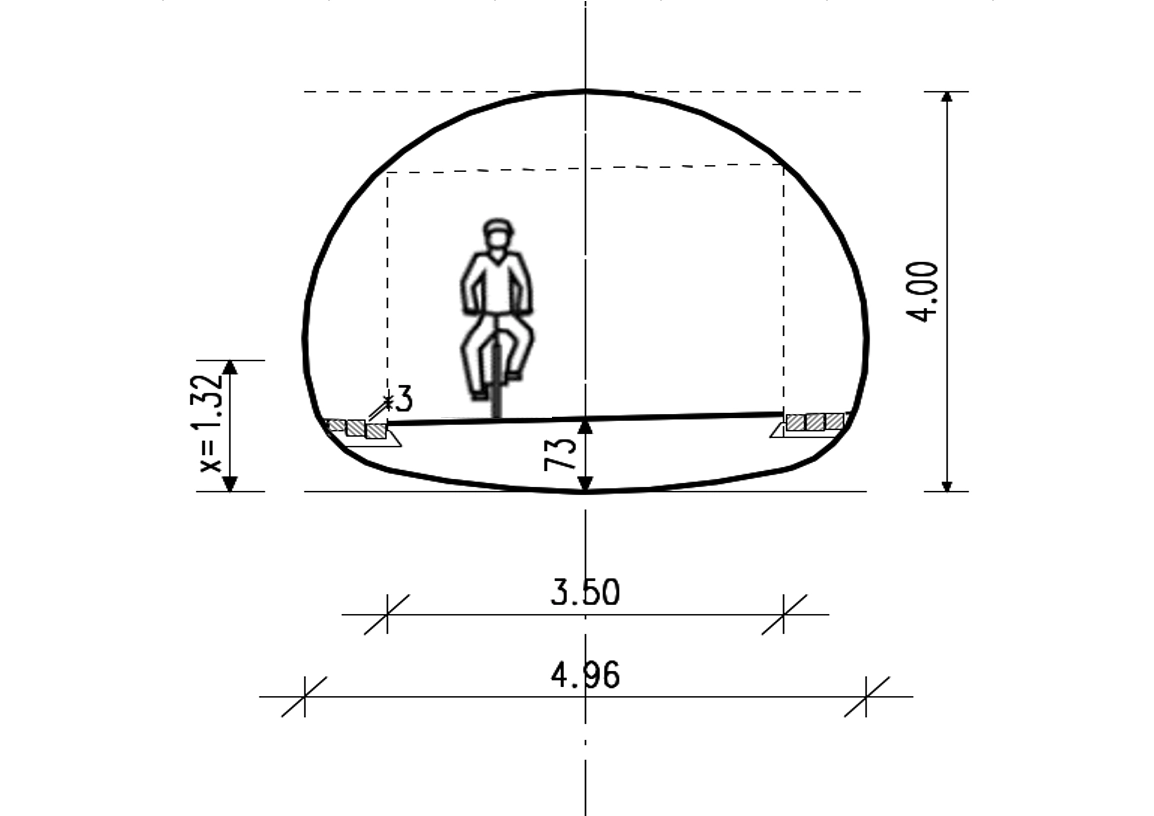

Querschnitt der 4 m hohen und 4,96 m breiten Kuppel mit sitzender Figur und Beschriftung.

BW 0-4

Brücke B16 über das Winterbachtal bei Kleinkötz

Gesamtweite     170,0 m
Breite zwischen den Geländern 12,1 m
Lichte Höhe    > 6,3 m

Bei diesem Bauwerk handelt es sich um eine 6-Feld-Brücke mit Stützweiten von 2 x 22,0 m, 2 x 28,0 m und 2 x 35,0 m.

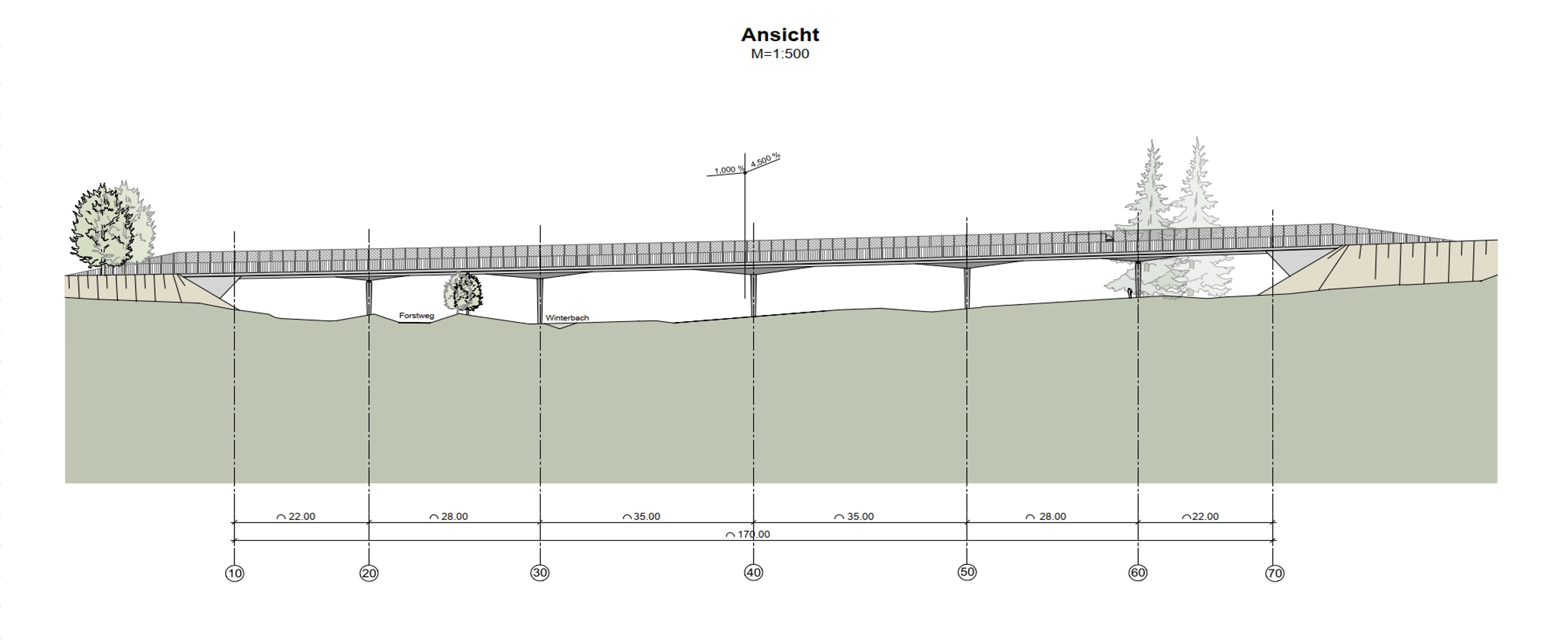

Kötz B16 Umfahrung Brückenansicht: Bauwerk, Pfeiler, Terrain, Bäume, beschriftete Maße.

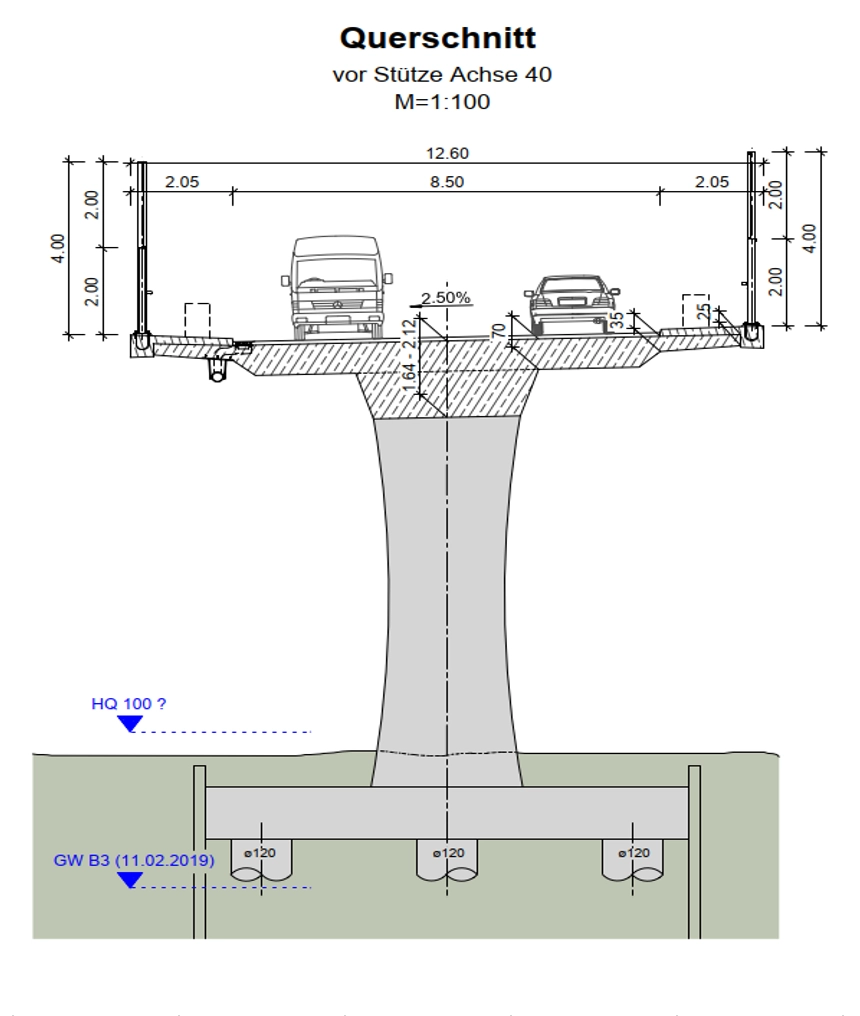

B16 Brückenquerschnitt: zwei Fahrspuren, Bürgersteige, Fahrzeuge, Stützen, Zählermessungen.

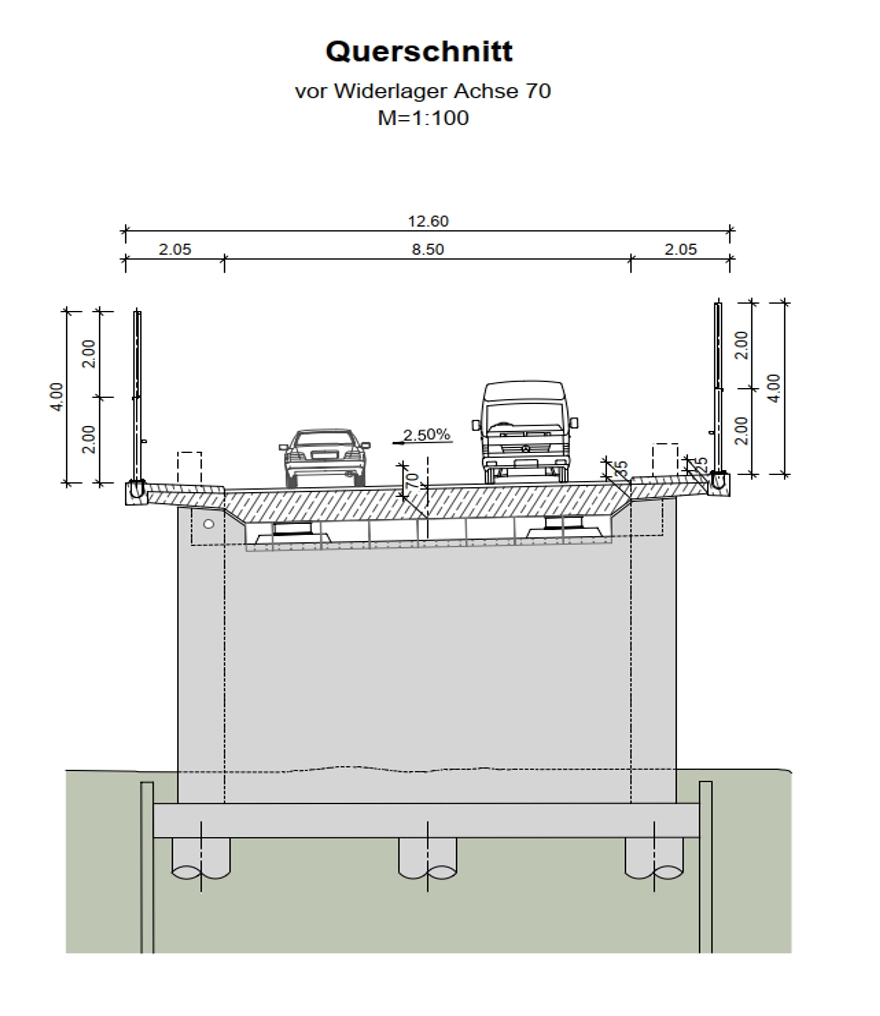

Querschnitt der Brücke von Ichenhausen: zweispurige Straße, Fahrzeuge, Bauwerk, Wasserspiegel.

BW 1-1
Brücke Limbacher Straße über die B 16 bei Kleinkötz

Gesamtstützweite   28,0 m
Breite zwischen den Geländern 9,1 m
Lichte Höhe > 4,7 m
Lichte Weite 25,0 m

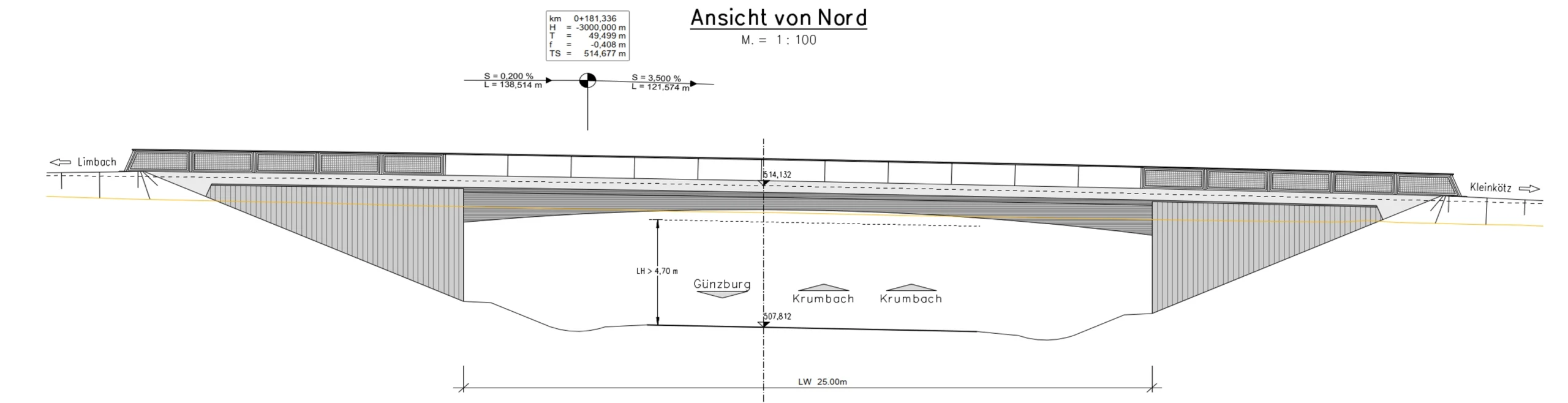

Technische Zeichnung der Umgehungsstraße B16 bei Ichenhausen mit Struktur und Beschriftung.

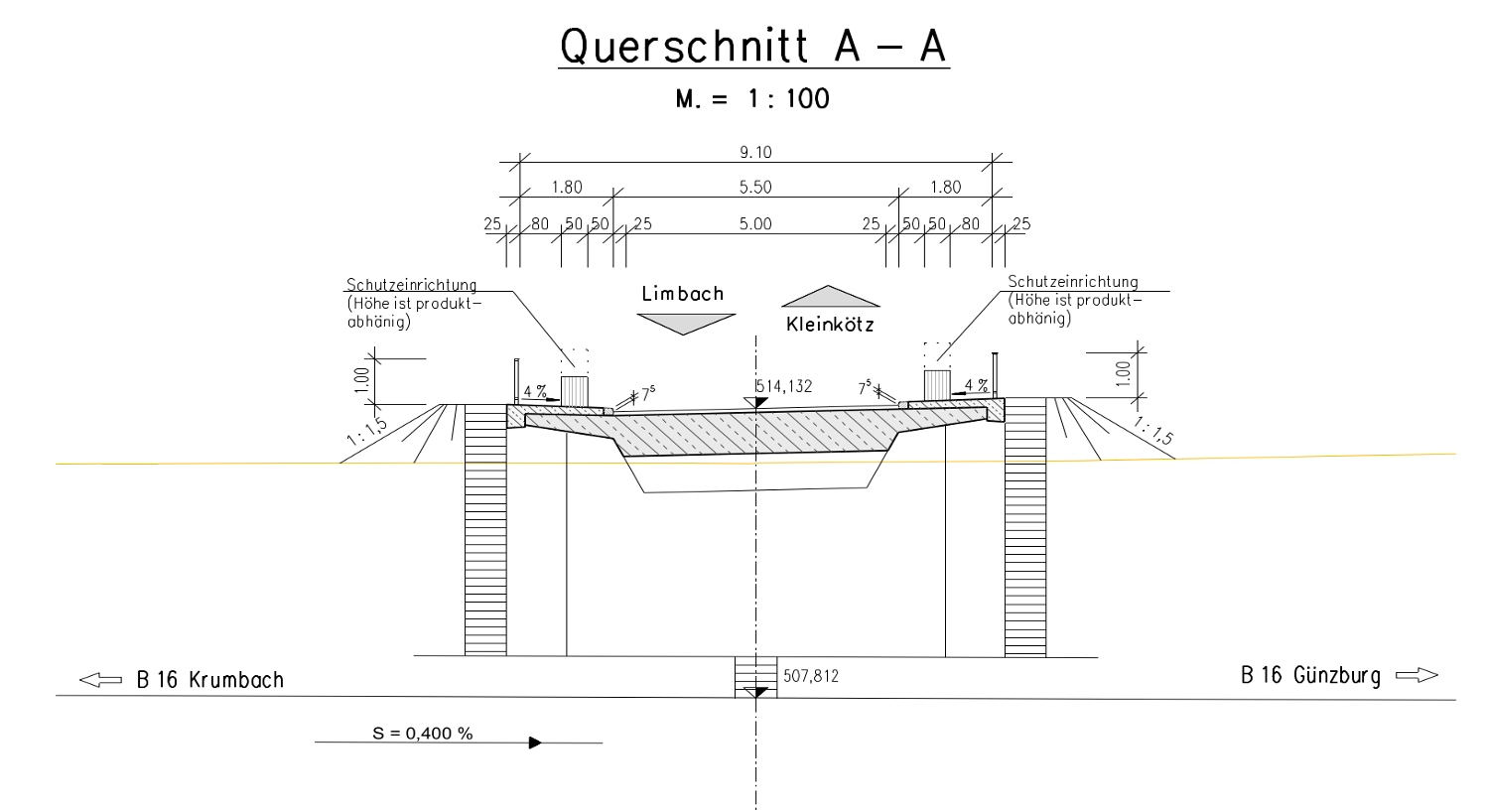

Querschnittsdarstellung (1:100) der Brücke über Limboch/Kleinkötz, Richtungsbeschriftung.
