WALDSTETTEN / ElZEE
Im Abschnitt WALDSTETTEN / Elzee liegen 3 Ingenieurbauwerke
Um mehr über die Ingenieurbauwerke in diesem Abschnitt zu erfahren, klicken Sie auf die entsprechenden Nummern.

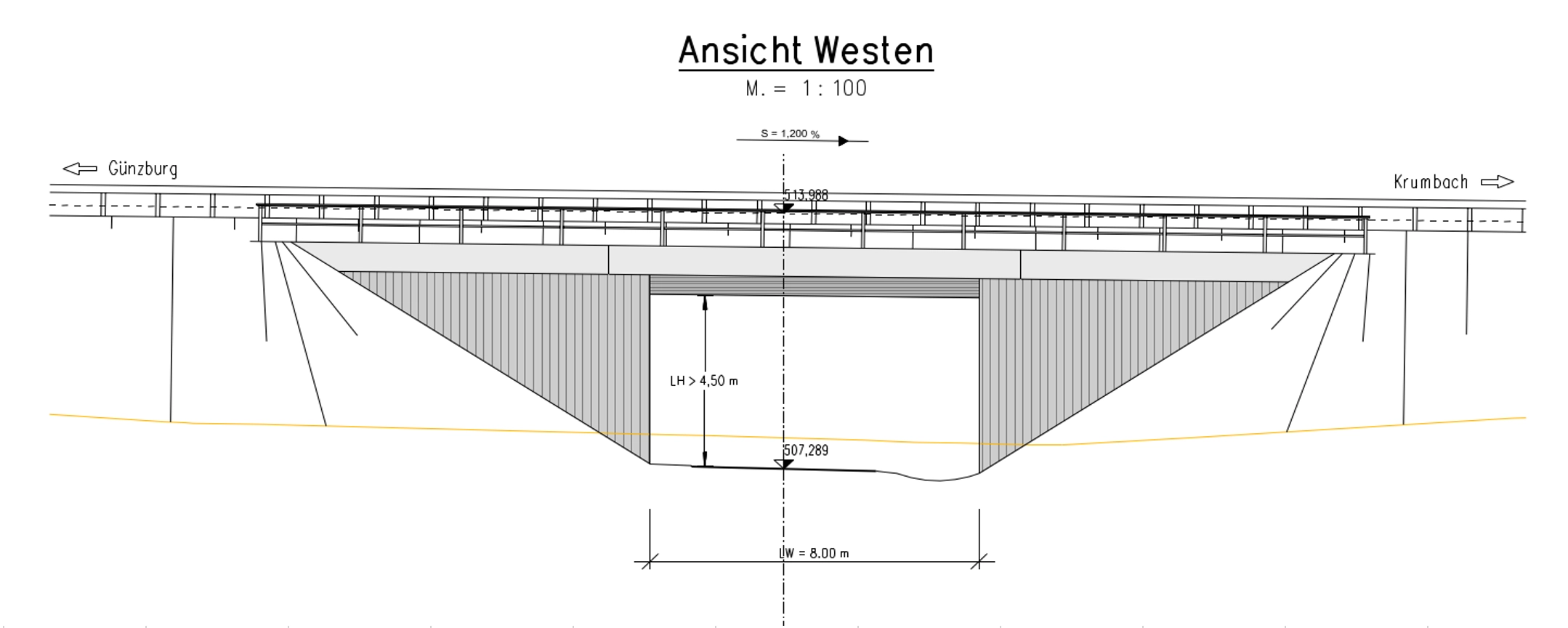

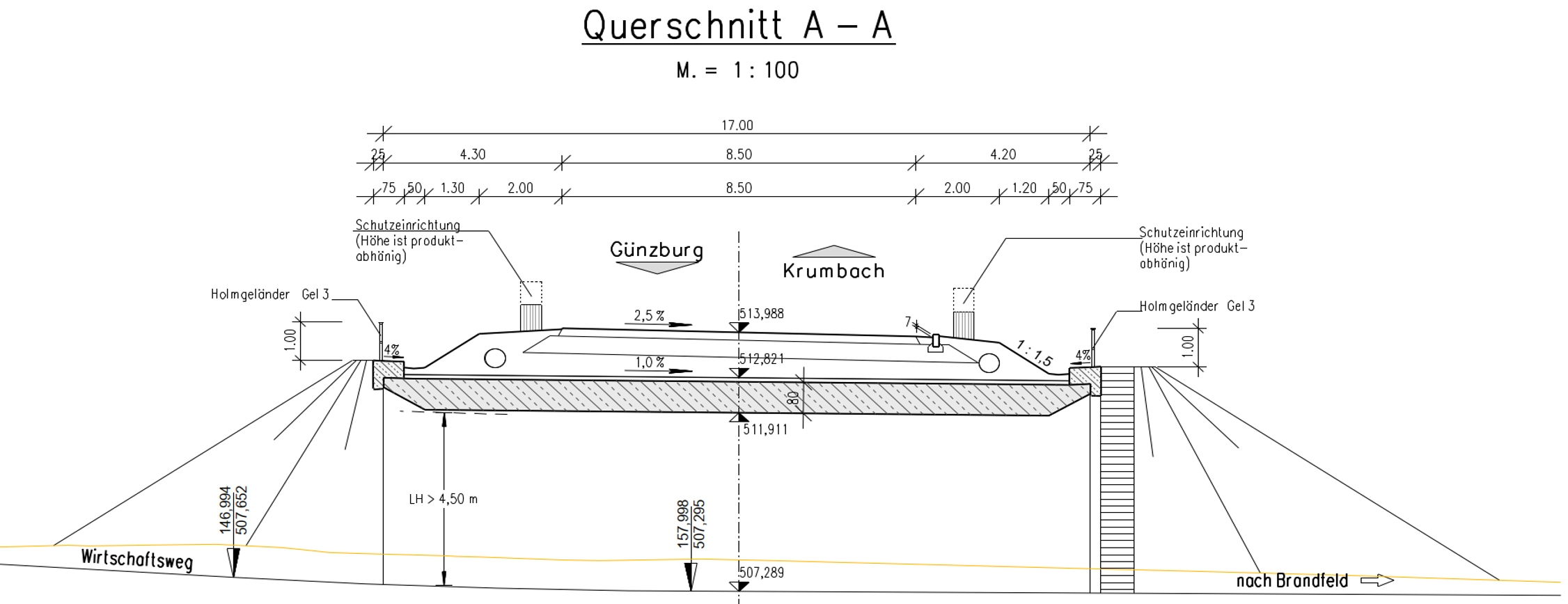

BW 9-1
Brücke B 16 über einen Feldweg bei Brandfeld
| Gesamtstützweite | 9,0 m |
| Breite zwischen den Geländern | 17,0 m |
| Lichte Höhe | > 4,5 m |
| Lichte Weite | 8,0 m |

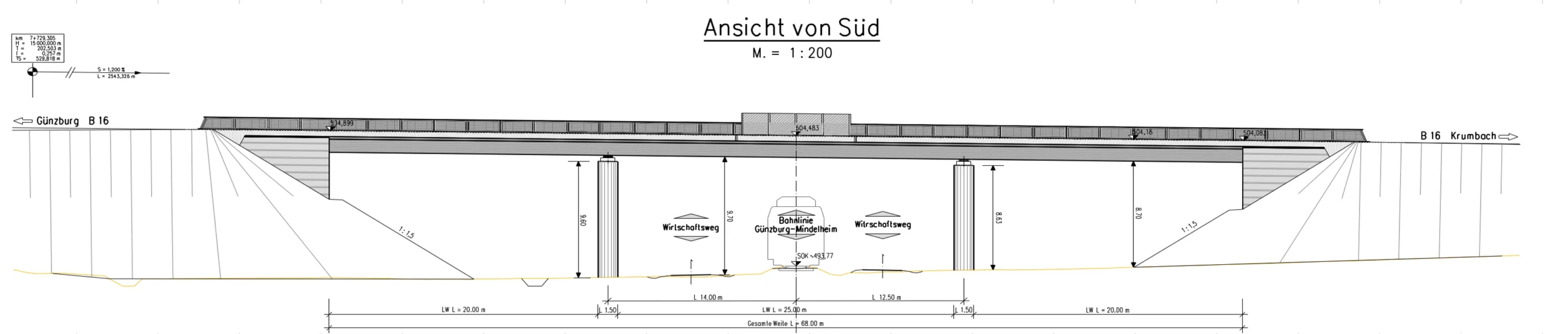

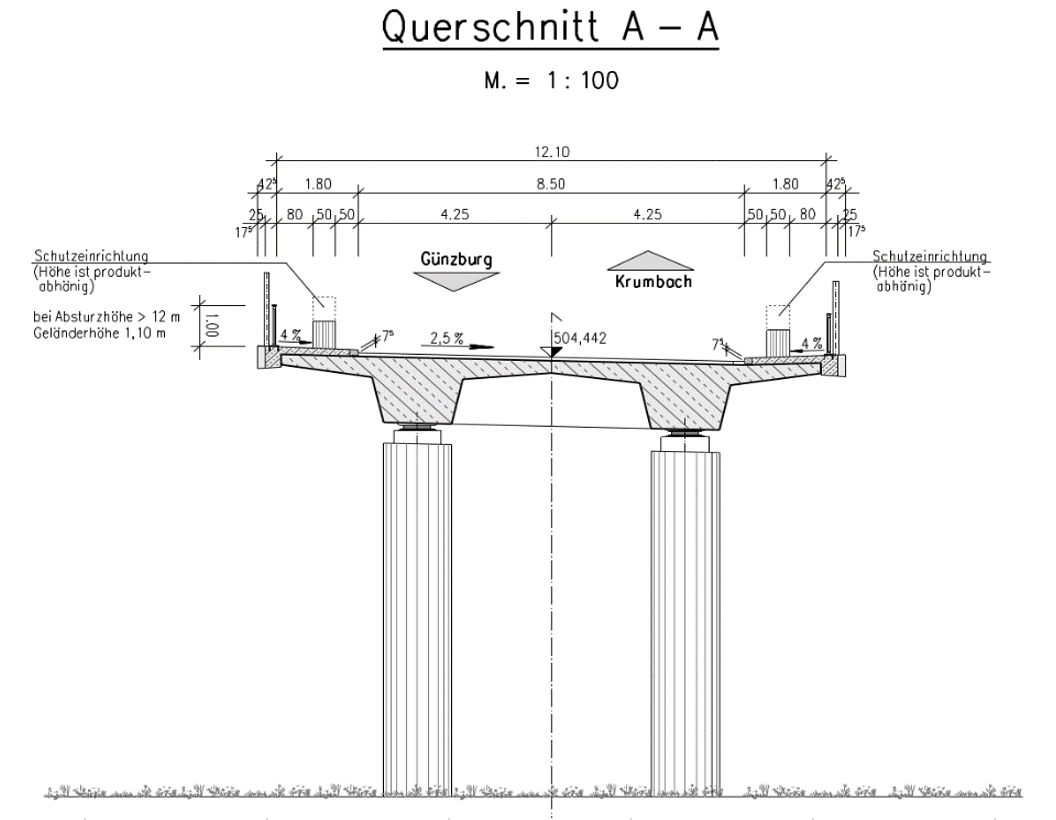

BW 9-2
Brücke B 16 über die Bahnlinie Günzburg – Mindelheim und einen Wirtschaftsweg bei Ellzee
| Gesamtstützweite | 68,0 m |
| Breite zwischen den Geländern | 12,1 m |
| Lichte Höhe | > 8,7 m |
Bei diesem Bauwerk handelt es sich um eine 3-Feld-Brücke mit Lichten Weiten von 2 x 20,0 m und 25,0 m.

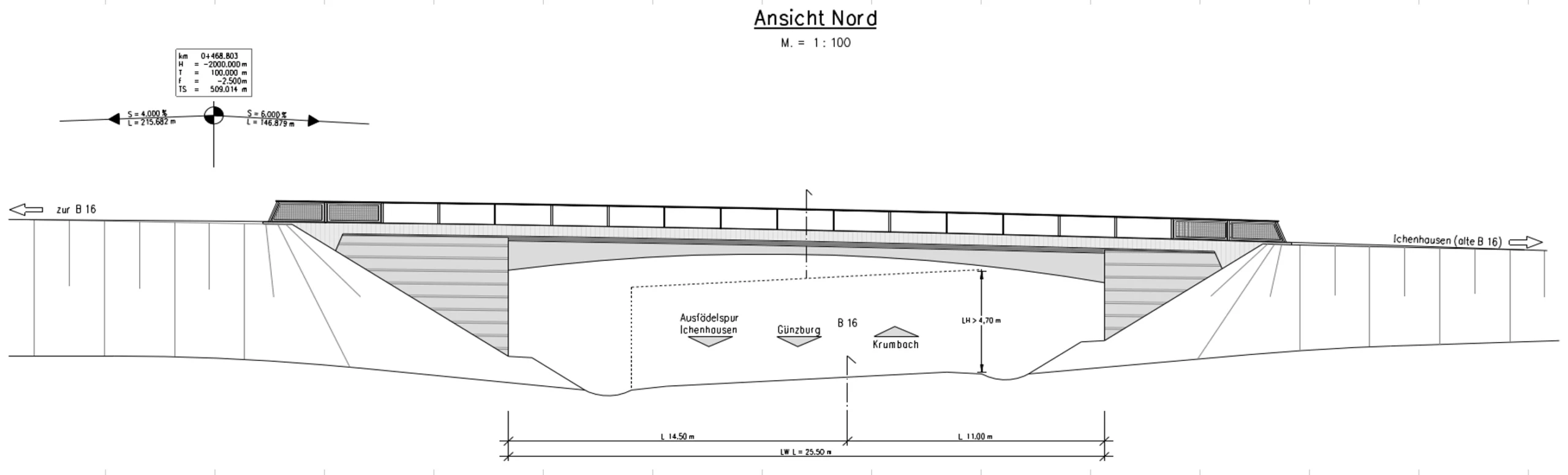

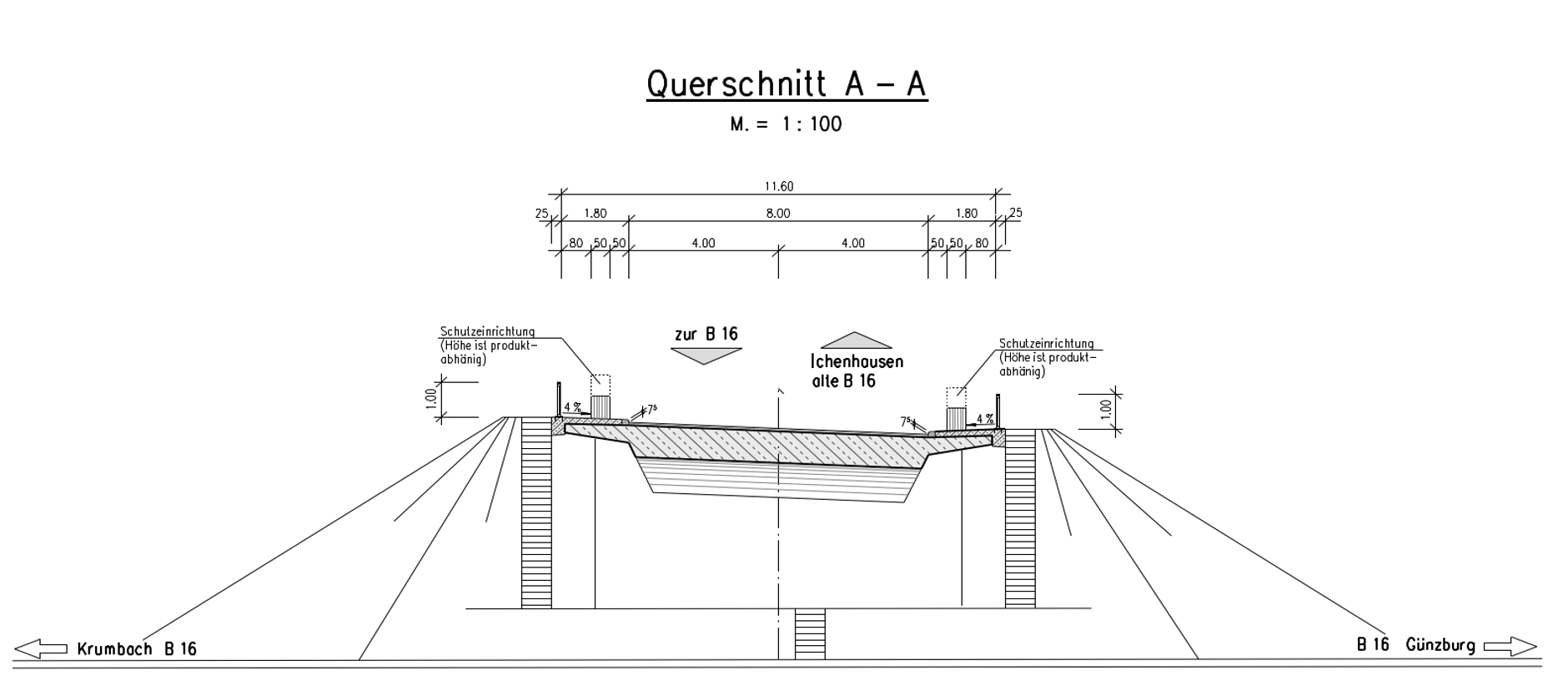

BW 10-1
Brücke an der südlichen Anschlussstelle über die B 16 bei Ellzee
| Gesamtstützweite | 27,0 m |
| Breite zwischen den Geländern | 11,6 m |
| Lichte Höhe | > 4,7 m |
| Lichte Weite | 25,5 m |
